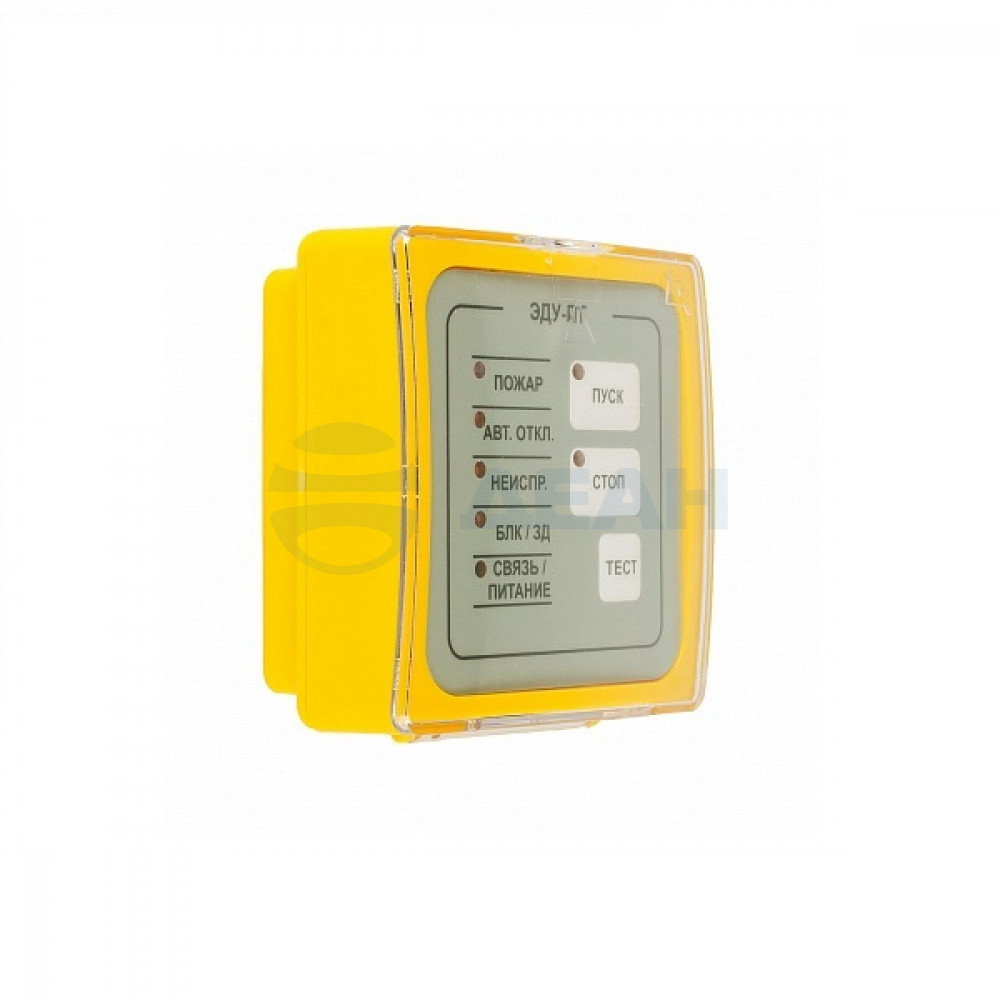

ЭДУ-ПТ (110016)

Элемент дистанционного управления режимами работы модуля пожаротушения МПТ-1, отображение состояния неисправности и состояния автоматики МПТ-1, напряжение питания – от 9 до 30 В; потребляемый ток во всем диапазоне питающего напряжения - не более 20 мА; количество подключаемых ЭДУ-ПТ к одному МПТ-1 - 4; длина соединений до МПТ-1 - не более 100 м; диапазон рабочих температур – от 10 до +55° С. Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1R3, к которому он подключен, по нажатию кнопок на лицевой панели. Элемент дистанционного управления ЭДУ-ПТ обеспечивает: выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»; выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП». тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»; светодиодную индикацию состояния и режима работы модуля МПТ-1R3, к которому подключен ЭДУ-ПТ; звуковую сигнализацию при запуске пожаротушения на МПТ-1R3. Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1R3 находится в режиме запуска тушения. При запуске МПТ-1R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным. К одному модулю МПТ-1R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства. ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов: ПОЖАР - светится при наличии пожара в зоне с МПТ-1R3; АВТ.ОТКЛ. - светится, если МПТ-1R3 находится в режиме «Автоматика отключена»; НЕИСПР. - светится при наличии неисправности на МПТ-1R3; БЛК/ЗД - светится при блокировки пуска на МПТ-1R3 и мигает при отсчете задержки пуска тушения на МПТ-1-R3; СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1-R3, мигает при отсутствии связи с МПТ-1-R3; ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1-R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения. СТОП - постоянно светится при нажатии кнопки СТОП.
